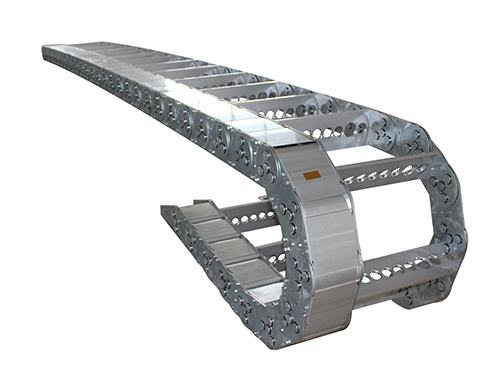

双排钢制拖链

双排钢制拖链与工程塑料拖链类似可承载数量多，重量大的电缆及油管，自由悬置 （ 允许不用支撑轮 ） 长度大 , 支撑板可依顾客需要制作 , 适用于工作母机 , 移动机械等。其弯曲半径为 155-655mm 链板高度为 55-155mm,。

双排钢制拖链其使用行程为45米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。拖链的支撑板宽度为155mm 至 855mm, 孔与孔之间的间隔量为5mm链板的高度，也就是支撑板的高度，是由电缆直径决定的，机床限度运转时，如拖链的宽度超过355mm,拖链的长度超过4m 时出于稳定性原因，应考虑选择加大一号规格的拖链。钢制拖链等拖链的固定可根据机床位置情况选择。 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周。弯曲半径要根据电缆的直径选择并应达到电缆直径的15倍。弯曲半径可根据所给表格选择155-655mm,行程小的可相应选择较小的半径。拖链的长度=1/3行程+5个弯曲半径， 这只适用于当固定联结是在行程的中点时。
